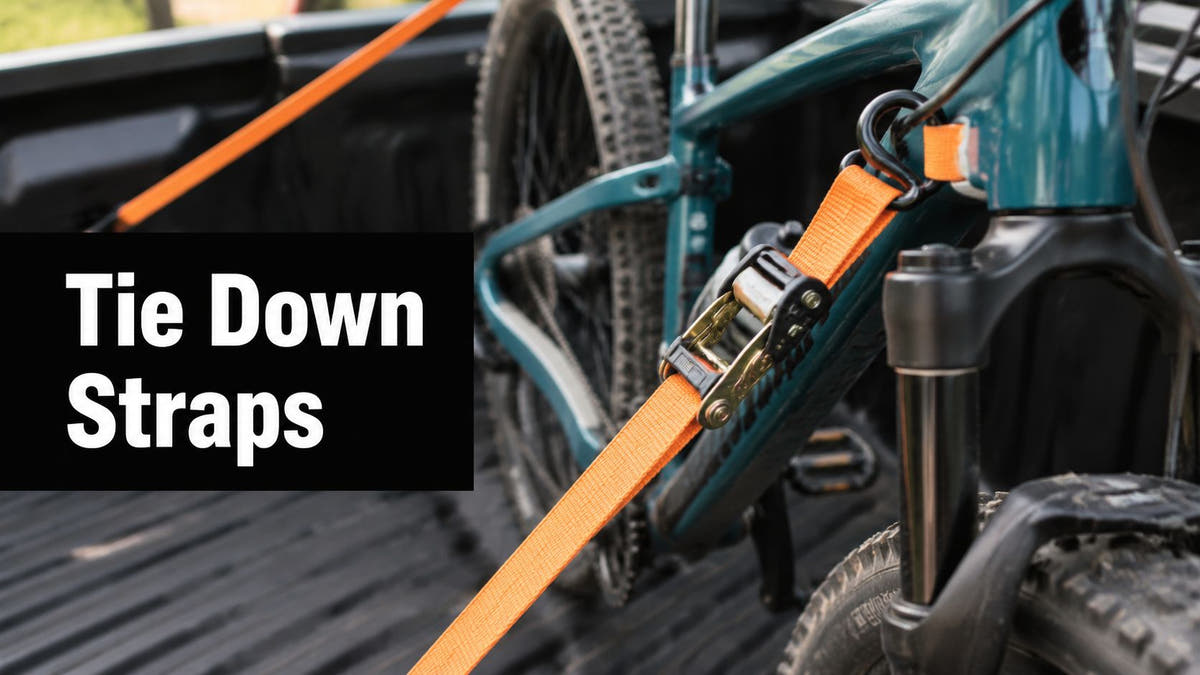

Jalgrataste kinnitusrihmad: ohutu paigaldusjuhend

Ratas on peale laaditud, tagaluuk üleval ja esimene ringristmik läheneb kiiremini, kui sooviksite. Sissesõidul nägid rihmad korras välja, kuid teel muutuvad lõtv konks, nõrk pannal või halb kinnituspunkt nihkeks, mida tunnete kogu haagise kaudu. Jalgrataste kinnitusrihmade puhul ei seisne ülesanne ainult ratta paigalhoidmises, vaid ka selles, et elektrijalgratas, tõukeratas või maanteeratas püsiks paigal, kui sõiduk liikluses õõtsub, pidurdab ja kaldub.

Turg on piisavalt suur, et näidata, miks see varustus oluline on. Ülemaailmse kinnitusrihmade turu väärtuseks hinnati 2026. aastal 489,17 miljonit USA dollarit ja prognoosi kohaselt ulatub see 2035. aastaks 728,62 miljoni USA dollarini, kusjuures prognoosiperioodi aastane liitkasvumäär on 4,53%; 2024. aasta saadetiste arvuks hinnati samal ajal 300 miljonit ühikut (Industry Research). Põrkrihmad moodustasid ühikute mahust 44%, nukkribid 32% ning jalgrataste kasutuseks mõeldud jaemüügisegment moodustas aruande kohaselt 15% kogumahust ehk ligikaudu 45 miljonit rihma 2024. aastal. See on väljakujunenud kategooria, kuid enamik sõitjaid komistab endiselt samade kahe küsimuse otsa: milline rihmatüüp rattale sobib ja milline kandevõime on veetava koorma jaoks piisav.

Millal rihma valik teel tegelikult tähtsaks muutub

Kõige halvemad laadimistööd ei lähe tavaliselt dramaatiliselt ebaõnnestunult. Need algavad rattast, mis sissesõidul näib korras, kuid liigub pärast esimest järsku kurvi külgsuunas, ja selleks ajaks, kui jõuate ringristmikule või kiirustõkisele, on raam piisavalt nihkunud, et kõik kabiinis vaikseks jäävad. Just selline hetk muudab rihma valiku ostuotsusest liiklusohutuse otsuseks.

Paljud sõitjad süüdistavad teed, kuigi tegelik probleem on kinnituses. Rihm oli kinnitatud nõrga toru külge, rihmarihm oli liiga kitsas või jäeti koorem pärast paigalevajumist uuesti kontrollimata. Transporditöös näen kõige sagedamini rikkeid lühikestel sõitudel, eriti siis, kui sõitja eeldab, et 10-miiline sõit on teiseks kontrolliks liiga lühike.

Praktiline reegel: kui ratas liigub esimeste minutite jooksul, oli probleem olemas juba enne sõiduki liikumahakkamist.

Seetõttu mõtlevad jalgrataste professionaalsed laadijad kahes etapis. Kõigepealt sobitavad nad rihma stiili jalgratta ja kinnituspunktiga. Seejärel kontrollivad, kas rihma kandevõime vastab kaalule ja liikumisele, millega jalgratas kastis või haagises kokku puutub. Van Dyke Outdoorsil on kasulik lasti kinnitamise juhend, mis järgib sama põhimõtet: kinnita koorem enne, kui tee hakkab sellele mõju avaldama.

Kui lisad pakiraami või haakekonksu süsteemi, on oluline ka sobivus. Haakekonksule paigaldatav süsteem muudab nurki, mida rihmad peavad kontrollima, seega peab tugivarustus sobima nii sõiduki kui ka jalgrattaga. Praktiline lähtekoht on see jalgrattaraami haakekonksuadapter, eriti juhul, kui jalgrattahoidik ise on osa kinnituslahendusest.

Pingutusrihm vs nukkpandlaga rihm vs pehme aas

Valitud rihmatüüp mõjutab seda, kuidas jalgratas pinge all käitub. Pingutusrihm annab suurima mehaanilise eelise, mistõttu kasutatakse seda raskemate elektrijalgrataste, tõukerataste ja pikemate maanteesõitude puhul. Nukkpandlaga rihma on kiirem reguleerida ja seda on leebem pingutada, kuid see ei võimalda saavutada sama suurt pinget, mistõttu sobib see paremini kergematele jalgratastele või lühikestele kohalikele sõitudele, kus ei pea võitlema haagise põrkumisega.

Pehme aasaga rihm ei ole tavapärases mõttes tegelikult iseseisev kinnitusrihm. See on ühenduslüli jalgratta ja põhirihma vahel ning oluline seetõttu, et paljud raamid, juhtrauad ja värvitud torud ei tohiks kunagi puutuda otse palja metallkonksuga. Õhukeseseinalise alumiiniumi, pulbervärvitud tõukeratta juhtraua või mis tahes süsiniku läheduses oleva koha puhul on pehme aas puhtam kinnituslahendus, sest see jaotab surve laiali ega lase metallil viimistlust puudutada.

Õige lahendus ei ole tavaliselt ainult üks rihmatüüp, vaid nende kombinatsioon. Ainult pingutusrihm võib kallile raamile liiga tugevalt mõjuda, samas kui ainult nukkpandlaga rihm võib tunduda liiga lõtv, kui haagis hakkab auklikul teel liikuma. Pehmed aasad lahendavad teistsuguse probleemi: need hoiavad kinnitusdetailid jalgratta viimistlusest eemal ja annavad põhiri الفرقile turvalisema kinnituspunkti.

Pinguti on juhtimiseks mõeldud tööriist, mitte luba tugevamalt kinni tõmmata. Kui ratas on juba keskele paigutatud ja stabiilne, võib suurem pinge tekitada kahjustusi kiiremini, kui see turvalisust suurendab.

Seetõttu on paigalduse kvaliteet olulisem kui riistvara toortugevus. Konks, aas, pannal ja raami geomeetria peavad kõik omavahel sobima. Kui üks lüli ahelas on vale, ei pane ka maailma tugevaim rihm koormat korralikult käituma.

Rihmade valimine töökoormuse piiri järgi

Paljud ratturid valivad rihmad pikkuse järgi ja imestavad seejärel, miks ratas ikka lõdvalt püsib. Pikkus näitab, kas rihm ulatub kinnituspunktini. Töökoormuse piir ehk WLL näitab, kas rihm saab ülesandega hakkama. Purunemistugevus näitab purunemispunkti, WLL aga on näitaja, mis loeb, kui ratas liigub auto või kaubiku taga.

Kõige lihtsam reegel on valida turvarihmad, mille lubatud koormus on 3–4 korda suurem kui jalgratta kaal (Journeyman HQ). See jätab ruumi löökaukude, pidurdamise ja haagise paindumise jaoks, ilma et rihmad töötaksid oma piiri lähedal. Sama juhend toob lihtsa näite: 30-naelane jalgratas peaks kasutama rihmu, mille kandevõime on vähemalt 120 naela, ning märgib ka, et kasulik näitaja on töökoormuse piir, mis moodustab tavaliselt umbes ühe kolmandiku purunemistugevusest.

Raskemate seadistuste puhul on varu veelgi olulisem. Mootorrataste transpordijuhend soovitab vähemalt 800 naela purunemistugevust ühe rihma kohta, umbes 3200 naela suuruse kogukandevõime saavutamiseks nelja rihmaga, ning soovitab koormat pärast esimest 10–15 miili uuesti kontrollida (Journeyman HQ). See ei tähenda, et iga elektrijalgratas vajaks mootorratta kinnitustarvikuid, vaid seda, et töökoormuse piir peab jätma piisava tegeliku varu, kui tee hakkab süsteemi raputama.

Praktiline viis sellele mõelda on järgmine. Kerge maanteeratas võib tavaliselt sobida väiksema WLL-klassiga, kuid elektrijalgratas või tõukeratas vajab suuremat laiust, suuremat varu ja hoolikamat kinnitamist, sest mass paikneb teistmoodi ning koormus võib kiiremini nihkuda. Üks kasulik võrdluspunkt on ülaltoodud suurustabelis toodud 833 naela WLL-i / 2500 naela purunemistugevusega rihmanäide, mis näitab, miks just töökoormuse piir on oluline.

Ka rihma lindi laius aitab. 1,5–2 tolli laiune lint jaotab jõu suuremale kontaktpinnale kui kitsad rihmad, mis on tavaliselt vähest lisamahukust väärt. Kui jalgratas on kallis, raske või ebahariliku kujuga, on see lisalaius odav kindlustus.

Koorma käsitsemise ja rihmade paigutuse videojuhend asub siin.

Kui võrdled laadimisvarustust, on SwiftJeti artikkel parimast vintsist haagise laadimiseks kasulik lisamaterjal, sest vintsi- ja rihmakasutuse võtted lahendavad sageli sama probleemi haagise vastaskülgedelt.

Elektrijalgrataste ja tõukerataste ankurduspunktid

Suurim viga, mida tänapäevaste elektriliste sõidukite puhul näen, on nende käsitlemine vanakooli mootorratastena. Paljud üldised juhised räägivad endiselt kahvlitest, kahvli kroonidest ja jalatugedest, kuid paljudel elektrijalgratastel ja tõukeratastel ei ole selliseid osi kujul, mille külge sooviksid rihma kinnitada. Õige ankurduspunkt sõltub raami kujust, aku paiknemisest, vedrustusest ja sellest, kas vaadeldav detail on kandekonstruktsioon või lihtsalt katab seda.

Jäiga tagakiigega elektrijalgrattal paikneb kõige ohutum kontaktpunkt tavaliselt raamikolmnurgal või peatoru lähedal alumisel torul, sest need piirkonnad on kandvad ega liigu vedrustuse käigu ajal. Astmeläbiva raamiga jalgrattal on realistlikumad valikud sadulapost või tugevdatud pakiraamikinnitused, sest avatud keskosa ei moodusta sama jäika kolmnurka nagu teemantkujuline raam. Seetõttu võib ühel linnarattal toimiv lahendus teisel näida kohmakas või ohtlik.

Tõukerataste puhul on ankurdusvõimalusi vähem. Juhtrauaposti alumine osa võib sobida, kui see on konstruktsiooniline, kuid juhtraua käepideme piirkond või plastkate on halb valik. Kogukonna soovitused eelistavad endiselt masina vedrustamata osa ning see põhimõte peab paika, sest vedrustuse liikumine võib pinge ära võtta, kui kinnitad rihma ratta vale otsa külge. Sama loogika selgitab, miks üks elektrijalgratta tagumine pakiraam võib tugipunktina kasulik olla, samas kui teist raami ei saa rihmaga kinnitamisel selle vähese tugevuse tõttu usaldada.

Ohutu reegel: kinnita rihm kandekonstruktsiooni, mitte katte külge. Kui detail paindub käega, ei sobi see ankurduspunktiks.

Eraldi hoiatus kehtib raamile paigaldatud akuga jalgrataste kohta. Kui aku paikneb kõrgel või kinnituspunkti lähedal, võib liigne kokkusurumine aja jooksul korpust kahjustada isegi siis, kui rihm silmanähtavalt ei libise. Sel juhul on mõistlikum kasutada neljapunktilist kinnitust: kaks punkti ees ja kaks taga, sest stabiilsus saavutatakse jalgratta liikumise kontrollimisega rohkem kui ühes suunas. Mootorrataste veoks mõeldud juhendid kasutavad seda neljapunktilist põhimõtet põhjusega ning see sobib hästi ka elektrijalgratastele ja tõukeratastele, mis vajavad külgsuunalise liikumise kontrolli sama palju kui ettepoole kinnitamist.

Kõige turvalisem lähenemine on lihtne. Leia raami jäik osa, hoia konks kaablitest ja katetest eemal ning veendu, et rihm tõmbab jalgratast sõiduki poole, mitte külgsuunas vastu seda. Jalgratas peaks haagisesse või veokikasti paika vajuma, mitte selle küljes rippuma.

Pingutamise järjekord ja üle kontrollimise punktid

Hea kinnitus tundub lõpetades igav. Jalgratas seisab keskel, rihmad paiknevad korralikult ja miski ei väändu koormuse all. Kui vedrustus on endiselt täielikult kokku surutud või esiratas ripub ebatavaliselt põrandast eemal, on pinge vale.

Alusta kiirest ringkäigust enne, kui mõnda rihma puudutad. Kontrolli piduritorusid, katmata kaableid, plastkere paneele ja kõike, mis võiks jalgratta paika vajudes hõõruma hakata. Kui kasutad pehmet aasarihma, paigalda see esmalt, sest nii saad puhta kinnituspunkti enne, kui põhiri­hm tõmbama hakkab.

Seejärel eemalda lõtk järk-järgult. Pinguta eesmised rihmad parajalt, mitte jõuga, siis lase jalgrattal paika vajuda ja kinnita tagumised punktid, kui neid kasutad. Kui koorem on keskele paigutatud, pinguta põrkmehhanismi või nukklukku järk-järgult, et jalgratast ei tõmmataks ühelt poolt paigast, enne kui teine pool järele jõuab.

Korralikult kinnitatud jalgratas peaks tagant ja küljelt vaadates kindlalt paigal püsima. Kui koputad ratast, peaks see tunduma kindlalt hoituna, mitte liigse kokkusurumise tõttu põrandasse surutuna. Vältida tuleb mõtet, et pingul tähendab alati turvalisem. Liigne pinge võib vedrustuse täielikult kokku suruda või tõmmata raami külgkoormuse alla, mida algselt polnud.

Kontrolli rihmad üle pärast seda, kui jalgratas on paika vajunud, ning uuesti pärast esimest teelõiku. Just siis tulevad väikesed vead ilmsiks.

Üks parimaid näiteid heast rihmade kasutamise distsipliinist on lihtne Thule elektrijalgratta hoidiku juhend, sest hoidiku ja rihmade sobivus ebaõnnestuvad tavaliselt samal põhjusel: inimesed usaldavad esimest tõmmet ega vaata teist korda üle. Turvalisem harjumus on pärast 10–15 miili peatuda ja kogu koorem uuesti üle kontrollida, eriti kui marsruudil on löökaugud, rambid või palju pidurdamist.

Kui jalgratas liikus, korrigeeri seda enne järgmist teelõiku. Kui rihm lõdvenes, pinguta see uuesti. Kui konks nihkus toru peal, liiguta kinnituspunkt enne sõidu jätkamist raami tugevamasse kohta.

Levinud vead ja prinditav kontrollnimekiri

Esimene vale eeldus on, et purunemistugevus näitab, mis on ohutu. See pole nii. Tööparameeter on lubatud töökoormus ning valdkonna näited näitavad seda erinevust selgelt: sertifitseeritud koormarihmade puhul on WLL sageli umbes kolmandik purunemistugevusest. Rihm võib näida väga vastupidav, kuid olla siiski vale tööriist, kui selle WLL on jalgratta massi ja liikumise jaoks liiga väike.

Teine viga on arvata, et rohkem rihmasid lahendab probleemi automaatselt. Neli kinnituspunkti on tavaliselt stabiilsemad kui kaks, kuid ainult siis, kui need on õigesti pingutatud ja kinnitatud sobiva konstruktsiooni külge. Valesti paigutatud nelja rihmaga lahendus võib raami kiiremini deformeerida kui korralik kahe rihmaga lahendus, mis töötab koos jalgrattaga, mitte selle vastu.

Kolmas viga on haakida rihm otse värvitud või õrnade pindade külge ja pidada seda turvaliseks. Just siin tulevad appi pehmed aasad. Need kaitsevad viimistlust, vähendavad metalli kokkupuudet metalliga ja muudavad elektrijalgratta, tõukeratta juhtraua varre või jalgratta raami tegeliku kandva punkti külge kinnitamise lihtsamaks, ilma katet kahjustamata.

Mõned asjad, mida enne iga koorma kinnitamist kontrollida:

• Kontrolli rihma: Enne millegi kinnitamist otsi kulumisjälgi, lõikeid, jäigastunud kohti või kuumakahjustusi.
• Vali sobiv kinnituspunkt: Kasuta raami toru, juhtraua varre alust või tugevdatud kinnitust, mitte plastliistu ega liikuvat vedrustuse katet.
• Kontrolli kandevõime märgistust: Rihma sobivuse hindamisel lähtu WLL-ist, mitte purunemiskoormusest.
• Reguleeri pinget järk-järgult: Pinguta etappide kaupa, et koorem jääks keskele ega kalduks tugevalt ühele poole.
• Kontrolli pärast esimest teelõiku uuesti: Peatu, kui koorem on paika vajunud, ja kõrvalda igasugune lõtk enne, kui see hakkab liikuma.
• Hoiusta rihmasid korralikult: Keera need kuivalt kokku ja hoia konksud tööriistakastis või pagasiruumis nii, et need üksteise vastu ei painduks.
