Elektrijalgratta aku luku vahetamise juhend Elektrijalgratta aku luku vahetamise juhend

Oled valmis sõitu alustama, kuid akuvõti käib ringi ega vabasta lukku. Või klõpsatab aku paika, kuid nihkub, kui seda õrnalt tõmbad. Ära suru akut paika, et seejärel sõitu minna ja probleemiga hiljem tegeleda. Elektrijalgratta akuluku vahetamisel tuleb kõigepealt kindlaks teha, mis on rikkis, ja siis otsustada, kas akut on üldse ohutu käsitseda.

Tea, millal tuleb lukk välja vahetada

Vabalt pöörlev võti ei tähenda automaatselt, et kogu aku tuleb välja vahetada. Viga võib olla lukusüdamikus, selle taga olevas väikeses hoovas või akut paigal hoidvas riivis. Kui lukukorpus liigub koos võtmega, tuleb kontrollida ka selle kinnitust.

Alusta kõige vähem sekkuvast kontrollist. Lülita ratas välja ning võrdle tavalist võtit kahjustamata varuvõtmega, kui see on olemas. Kui varuvõti töötab tavapäraselt, on probleem tõenäolisemalt võtmes, mitte rikkis lukusüsteemis. Ära sunni kõverat võtit ega keera seda tangidega.

Tee sümptomitel vahet

• Võtmeprobleem: varuvõti töötab korralikult, kuid igapäevane võti kiilub või ei lähe lõpuni sisse.
• Lukusüdamiku probleem: lukusüdamik kiilub, tundub kahjustatud või pöörleb tavapärase takistuseta.
• Riivi probleem: võti liigub, kuid kinnitusmehhanism ei liigu kaasa.
• Paigaldusprobleem: aku pole jõudnud ettenähtud asendisse ja riiv ei saa haakuda.
• Aku kahjustus: korpus on kuju muutnud või kahjustada saanud, mistõttu pole tegu enam pelgalt luku parandamisega.

Akulukud täidavad mehaanilist turvafunktsiooni. Euroopa patent EP2581296A1 kirjeldab akuhoidikut, mis kinnitatakse sadulatoru sulguri abil, samas kui USA patent US9611003B1 kirjeldab võtmega juhitavat riivi, mis lukustatuna haakub aku korpusega ja takistab aku eemaldamist. Seda kirjeldatakse ka akuhoidiku patendidokumentatsioonis.

Praktiline reegel: töötav ekraan ei tõesta, et aku oleks kindlalt paigal.

Ligipääsetava ja tootja dokumentatsioonis kirjeldatud välise luku saab omanik ise ära vahetada. Korpusesse kinni jäänud aku, ligipääsmatud kinnitusdetailid või tööd, mille puhul tuleb aku korpus avada, tuleb usaldada kvalifitseeritud tehnikule. Ühendkuningriigis, EL-is, USA-s ja Austraalias järgi täpselt oma mudeli dokumentatsiooni, mitte videot, kus näidatakse sarnase välimusega korpust.

Valmista ratas ja aku ohutult ette

Aseta jalgratas stabiilsesse, kuiva ja hästi valgustatud kohta, enne kui tööriistade järele haarad. Eemalda laadija vooluvõrgust ja lülita süsteem juhendi järgi välja. Ka väljalülitatud aku sisaldab salvestatud energiat, seega hoia metalltööriistad selle klemmidest eemal.

Koosta kasulik töökoha kontrollnimekiri

• Dokumentatsioon: Otsi üles luku skeem, aku eemaldamise juhised, heakskiidetud asendusosa andmed ja kinnitusdetailide spetsifikatsioonid.
• Tööriistad: Võta valmis sobiva suurusega kuuskantvõtmed ja kruvikeerajad, taskulamp, detailialus ning kõik tootja ette nähtud momenttööriistad.
• Fotod: Jäädvusta luku asend, riivi suund, kaablite kulg ja kinnituskohtade asukohad enne millegi puutumist.
• Aku tuvastamine: Pildista akupaki ja laadija silte, kuni need on loetavad.

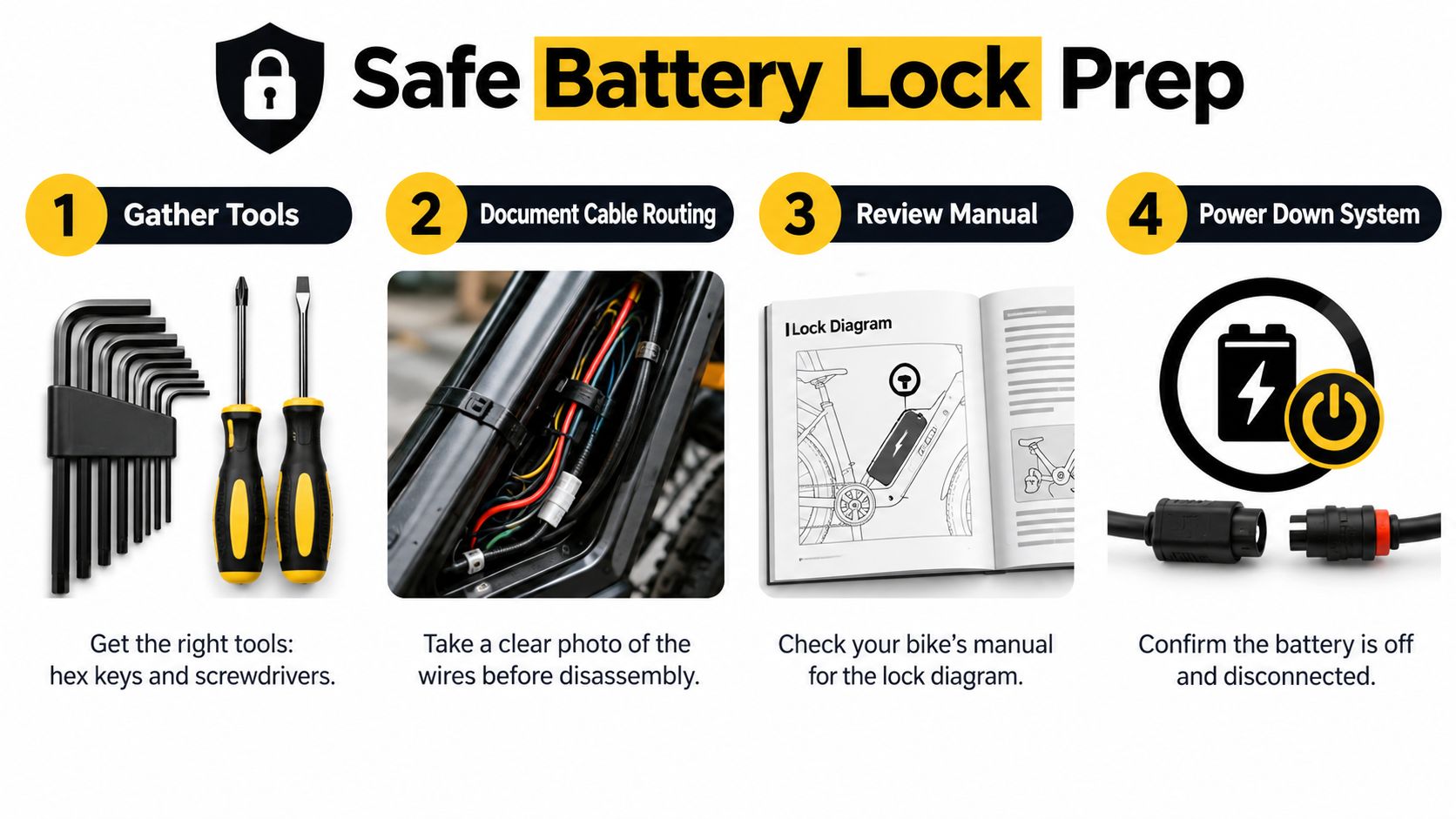

Enne juurdepääsukatete avamist järgi seda ettevalmistuse kontrollnimekirja.

Eemalda aku ainult siis, kui see näib kahjustamata ja tuleb välja juhendis kirjeldatud viisil. Toeta selle raskust, ära lase sel kinnitusest välja kukkuda. Aseta eemaldatud akupakk stabiilsele mittesüttivale pinnale, eemale lahtistest kruvidest ja juhtivatest esemetest.

Kui sa pole ehitusega tuttav, tutvu eemaldatava akuga elektrijalgratta praktiliste iseärasustega. See, et aku on eemaldatav, ei tähenda, et omanik peaks lahti võtma kõik seda ümbritsevad katted või lukukomponendid.

Kontrolli ilma sondeerimata

Kontrolli, kas esineb paisumist, lekkeid, löögikahjustusi, veekahjustusi, sulanud ühendusi või ebatavalist kuumenemist. Vaata nähtavad klemmid üle korrosiooni, lõtvuse, elektrikaare jälgede ja kuumuse põhjustatud värvimuutuste suhtes. Ära pista ühendustesse tööriistu, painuta kontakte ega ava korpust kontrollimiseks.

Lõpeta töö, kui ilmneb mõni ohumärk. Ära lae kahtlast akupakki ega paigalda seda tagasi; küsi ohutu käsitsemise kohta nõu kvalifitseeritud akutehnikult.

Ettevaatlikkuse põhjus pole see, et luku vahetamine põhjustaks tulekahjusid. Ühendkuningriigi valitsuse tulekahjude statistika andmetel toimus 2017. aasta jaanuarist kuni 2021. aasta detsembrini 121 elektrijalgratta või elektritõukeratta tulekahju, 2022. aastal 93 ja 2023. aastal 199. Salvestatud juhtumitest 91% puhul tuvastati süttimisallikana aku või generaator. Käsitle akupakki elektrienergia allikana ka siis, kui teed näiliselt mehaanilist remonti.

Leia õige asendusosa

Osta vahetamiseks rikkis detail, mitte suurim saadaolev koost. Kadunud võti ja katkine akukinnitus nõuavad erinevaid ostuotsuseid. Vajalike varuosade ületarbimine lisab tööd, lahendamata siiski ühilduvusega seotud ebakindlust.

Pane kirja jalgratta täpne mudel, aku osa number ja põlvkond, nimipinge, kinnitusliides, pistikute paigutus ja polaarsus ning võtmepesa tüüp. Lisa ka laadija andmed. Tee kindlaks, kas lukk juhib ainult mehaanilist riivi või käivitab ka elektrilise blokeeringu, mis on süsteemi töös osalev lüliti.

Aku luku vahetamise võimalused

Nukk on väike detail silindri taga, mis liigutab riivi. Silinder võib korpuse läbimõõduga sobida, kuid selle nuki asend või liikumisulatus võib olla vale. Sel juhul see ei sobi, ükskõik kui veenev toote foto ka ei tunduks.

Füüsiline sobivus on esmane kontroll, mitte ühilduvuse tõend.

Hoia mehaanilise ja elektrilise ühilduvuse kontroll eraldi

Kui parandada tuleb ainult lukku, pole põhjust aku pinget ega elektriühendusi muuta. Kui pakutav lahendus sisaldab teistsugust akut või juhtmega kinnitust, kontrolli ühilduvust põhjalikumalt enne tellimist.

Ainuüksi nimipinge vastavus ei tõenda ühilduvust kontrolleri, laadija, pistiku ega akuhaldussüsteemiga ehk elektroonikaga, mis jälgib akut. UL-i kergliikurite ohutusjuhistes soovitatakse kasutada tootja heakskiidetud akusid ja laadijaid, mida on hinnatud kohaldatavate ohutusstandardite, sealhulgas seadme jaoks asjakohase standardi UL 2849 või UL 2272 järgi. Need viited ei ole kõigi toodete puhul omavahel asendatavad heakskiidumärgised.

Eraldiseisva elektroonilise võtmehoidja probleemi korral annab Quick Keysi juhend mittetöötava võtmehoidja parandamiseks seotud tõrkeotsingu konteksti. See ei ole elektrijalgratta ühilduvuse juhend ega asenda mehaanilise luku juhiseid.

Ühendkuningriigi ja ELi omanikud peaksid tutvuma tootja piirkondliku varuosadokumentatsiooniga. USA ja Austraalia omanikud peaksid tegema sama oma kohaliku turu mudeli puhul, eeldamata, et välismaine pakkumine sobib sama aku põlvkonnaga. Kui detailinumbri sobivus on ebaselge, küsi kirjalikku kinnitust.

Eemalda lukk ja paigalda uus

Jätka ainult siis, kui aku on läbinud esialgse kontrolli, asendusosa sobivus on kinnitatud ja tootja lubab lukukomponentidele juurde pääseda. See töövoog on mõeldud ligipääsetava mehhanismi jaoks, mitte lukustatud aku avamiseks.

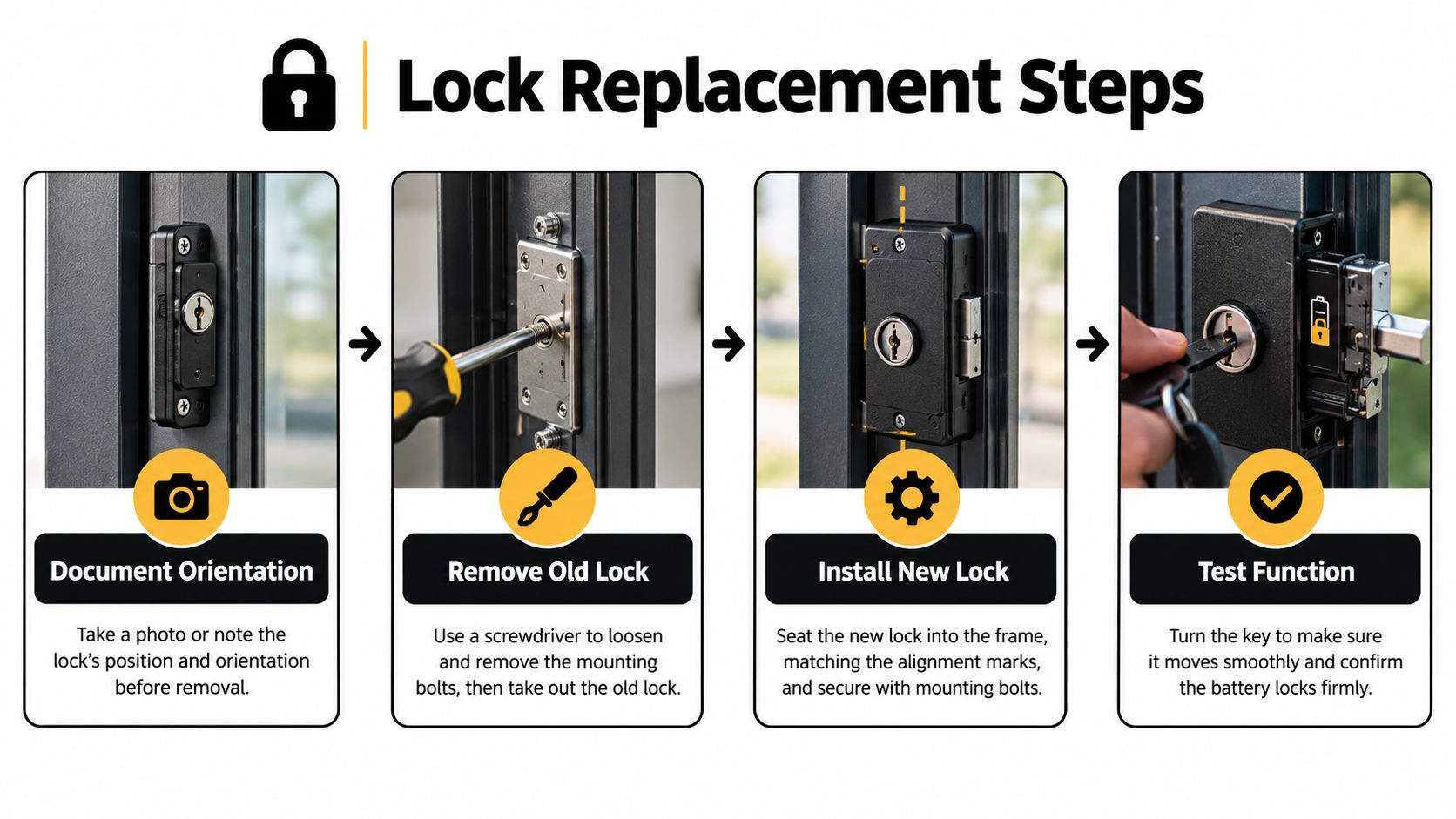

Allolev joonis võtab kokku mehaanilise töö käigu; tegelikud kinnitusvahendid ja juurdepääsupunktid määravad mudeli hooldusjuhised.

Dokumenteeri ja toesta sõlm

Enne millegi lahtikeeramist võrdle olemasolevat paigutust fotodega. Pane tähele võtme asendit, nuki suunda ja silindri asukohta määravaid pindu. Toesta kinnitus või väline lukusõlm, et selle raskus ei tõmbaks kinnitusdetaili eemaldamisel juhtmeid.

Hoia kruvid ja klambrid rühmitatuna nende algse asukoha järgi. Ära eelda, et sarnase välimusega kruvid on sama pikad või sobivad omavahel vahetatavatesse avadesse. Kui ligipääsuks tuleb avada akukorpus, mis sisaldab elemente, peatu ja pöördu kvalifitseeritud remonditöötaja poole.

Eemalda ainult ettenähtud kinnitused

Kasuta õiget kruvikeerajat ja eemalda juhendis näidatud kinnitused. Eemalda lubatud juurdepääsukate nii, et sa ei kangutaks vastu akukorpust. Silinder või riiv peaks vabanema selleks ette nähtud hooldusviisil.

Kui see ei liigu, kontrolli, ega mõni kinnitusklamber või peidetud kinniti pole märkamata jäänud ja kas võti on õiges asendis. Takistus ei anna luba jõuga tõmmata. Kui dokumentatsioonis kirjeldatud elektripistik tuleb lahti ühendada, hoia kinni pistikukorpusest ja vabastusklambrist, mitte juhtmetest.

Ära puuri lukku aku lähedal, lühista klemme, möödu blokeeringust ega jooda klemme kokku, et sobimatut osa kasutada. Tavaline jalgratta trosslukk ei asenda integreeritud mehhanismi, mis akut paigal hoiab.

Aseta asendusosa enne kinnikeeramist paika

Võrdle vanu ja uusi komponente kõrvuti. Tõsta üle ainult nukk, kronstein, vahetükk või muu riistvara, mille tootja ette näeb. Jäta originaalne asend fotodel selgelt näha.

Asetage asendusosa enne lõplikku kinnikeeramist prooviks paika. Näiteks võib lukusüdamik avasse ideaalselt sobida, kuigi selle nukk on riivist eemale suunatud. Teise sobimatuse korral võib võti jõuda lõpuni, samal ajal kui riiv jääb osaliselt avatuks. Kumbagi olukorda ei saa ohutult parandada akut jõuga paika surudes.

Järgnev video võib anda visuaalset taustteavet, kuid võrrelge seal näidatud paigutust oma hooldusdokumentidega.

Pange kokku nii, et juhtmed vahele ei jääks

Alustage kinnituskruvide keeramist käsitsi, et koost saaks loomulikult paika. Pingutage need tootja määratud viisil ja jõumomendiga, mitte teiselt rattalt võetud väärtuse järgi. Ärge kasutage lisajõudu valesti joondatud lukusüdamiku avasse surumiseks.

Vedage kaablid täpselt juhiste järgi, riivi liikumisteest ja katte servadest eemale. Ühendage uuesti ainult heakskiidetud ühendused, mis lahutati põhjendatult, ning kontrollige nende suunda, vajaduse korral polaarsust ja täielikku ühendatust ilma jõudu kasutamata.

Enne sisselülitatud süsteemiga katsetamist paigaldage juurdepääsukatted juhiste järgi tagasi. Paigaldage aku tagasi hoidikusse alles siis, kui koormuseta mehhanism liigub vabalt ja koost paikneb õigesti. Ärge määrige, viilige ega painutage uut komponenti, et sobimatuna näiv paigaldus vastuvõetavaks muuta.

Kontrollige lukku enne sõitu

Võtme edukas liikumine ei tähenda, et remont oleks õnnestunud. Peate veenduma, et riiv liigub õigesti, aku püsib kindlalt paigal ja elektrisüsteem töötab pärast kokkupanekut tavapäraselt.

Alustage eemaldatud akuga. Keerake võtit ettenähtud ulatuses ja jälgige ligipääsetavat mehhanismi. Kontrollige, et riiv liiguks sujuvalt lukustatud ja vabastatud asendisse ning et lukusüdamik püsiks korpuses paigal.

Kontrollige etappide kaupa

• Koormuseta kasutamine: Veenduge, et nukk liigutab riivi ega pöörle sellest sõltumatult.
• Paigaldamine ja eemaldamine: Paigaldage aku ja eemaldage see tavapärase protseduuri järgi. See ei tohiks nõuda tugevat lükkamist ega teistsugust töövõtet.
• Paigalpüsimine: Lukustage paigaldatud aku ja avaldage sellele käsitsi eemaldamise suunas kerget survet. Ärge kasutage katsena tugevat raputamist.
• Pistiku kontroll: Kontrollige nähtavat ühendust ja veenduge, et ükski juhe ei ulatuks liitekohta, siini ega riivi liikumisteele.
• Väikese koormusega kasutamine: Kinnitage ratas nii, et veoratas on maast lahti, järgides tootja katsetusprotseduuri. Hoidke käed, riided ja tööriistad liikuvatest osadest eemal.

Ära tee tõstetud rattaga testi, kui sa ei saa ratast kindlalt toestada. Sobiv remondistatiiv ja vaba tööala on tähtsamad kui kiirustamine mootori töö tõestamiseks.

Sõiduvalmiduse kontroll: Aku peaks püsima paigal nii, et sa ei pea seda kinni hoidma, kiiluga toestama ega rihmale lootma.

Pärast rahuldavat paigaloleku testi tee lühike sõit kohas, kus saad ohutult peatuda. Jälgi voolukatkestusi, ebatavalisi helisid, kolinat või pistiku kuumenemise märke. Kui midagi muutub, peatu kohe; lülita ratas enne kontrollimist välja ja ära puuduta kahtlaseid kontakte.

Pane lühidalt enne ja pärast kirja algne sümptom, paigaldatud osa number, võtme toimimine, luku rakendumine ja aku liikumine. Ootamatu avanemine, korduv lõtvumine või elektrikatkestus tähendab, et ratast ei tohi kasutada enne asjatundlikku ülevaatust.

Levinud lukuväljavahetuse probleemide lahendamine

Otsi lahendust sümptomile, selle asemel et kõike korduvalt lahti ja uuesti kinni keerata. Alusta asendusosa numbrist ja algsetest fotodest. Uus detail võib olla vale ka siis, kui sellega olid kaasas võtmed ja see mahub avast läbi.

Pane tähele mehaanilisi vihjeid

Kui võti muutub jäigaks alles pärast kinnikeeramist, võib tegu olla uurimist vajava joondus- või koostamisprobleemiga. Kui lõtvus õige kokkupaneku järel taastub, tuleks kontrollida tugikorpust, mitte muudkui tugevamalt kinni keerata.

Vaheta valesti võtmega sobituv või vale mudeli üldosa välja. Ära viili nukki, pikenda kinnitusavasid ega muuda aku korpuse kuju, et ostetud osa sobima sundida.

Tunne ära, millal tuleb tõrkeotsing lõpetada

Paisunud või kahjustatud aku, ebatavaline kuumenemine, kokkupuude veega, sulanud juhtmed või ohutult mittejoondunud korpus ei tähenda, et asi vajaks lihtsalt reguleerimist. Ära kasuta ratast ja küsi asjatundlikku nõu. Põhjalikum elektriratta remondijuhend aitab eristada ratta muid rikkeid tööst, mis nõuab akualaseid teadmisi.

Kontrolli aku ja laadija täpseid mudeleid tootja asjakohaste teadete ning kohaliku tagasikutsumisteabe põhjal. 2025. aastal teatas Ühendkuningriigi valitsus akuohutuse uuringu teadaandes, et alates 2022. aastast on ohtlike või nõuetele mittevastavate elektrijalgrataste ja -tõukeratastega seoses registreeritud 21 toote tagasikutsumist ja 29 tooteohutuse teadet.

Asenduslukk võib taastada juurdepääsu kontrolli ja aku kinnituse. See ei muuda tagasikutsutud, kahjustatud, muudetud ega elektriliselt ühildumatut akut ohutuks. Ära lase sujuvalt pöörleval võtmel seda erinevust unustada.

Tee lõplik ohutuskontroll

Sõida alles siis, kui kinnitatud osa on paigas, võti pöörleb sujuvalt, riiv on täielikult lukustunud ja aku kindlalt pesas. Juhtmestik ei tohi olla takistatud ning väikese koormusega katse ajal ei tohi ilmneda hoiatusi, katkestusi ega ülekuumenemist.

Vajadusel otsi remondituge

• Kui ligipääs pole selge, peatu: Kui integreeritud osa pole saadaval või korpusele ligipääsemiseks tuleb see avada, pöördu tootja, volitatud edasimüüja või kvalifitseeritud akutehniku poole.
• Järgi piirkondlikke juhiseid: Ühendkuningriigi, USA ja Austraalia sõitjad peaksid kontrollima tootja kohalikku tuge ja tagasikutsumisteateid.

ELi akude vahetatavuse raamistik nõuab, et kergliikurite akusid saaks eemaldada ja vahetada sõltumatu spetsialist ning et asendusakud oleksid saadaval vähemalt viis aastat pärast seda, kui mudeli viimane ühik turule lastakse. See ei tähenda, et akut tohiks kodus ümber ehitada.

Eraldi juhised kogu jalgratta turvaliseks lukustamiseks leiad juhendist parim lukk elektrijalgrattale. Õige kinnitus on oluline, kuid aku seisukord on eraldiseisev ohutusküsimus.
